Die LilyGo T-Display Serie umfasst Microcontroller mit LCD-Displays mit 1.4″ bzw. 1.9″
| Board | MCU | Display | |
| T-Display | ESP32 WiFi Bluetooth Development Board | ESP32 | 1.4″ |
| T-Display RP2040 | Dual ARM Raspberry Pi Module 1.14-inch Screen Development Board | RP2040 | 1.4″ |
| T-PicoC3 | ESP32-C3 RP2040 WIFI Bluetooth Module For Arduino | ESP32_C3 RP2040 | 1.4″ |
| T-Display-S3 | ESP32-S3 1.9-inch ST7789 LCD Display Touch Screen Development Board | ESP32_S3 | 1.91″ |
| T-Display-S3 AMOLED | Upgraded from an LCD to an AMOLED display, better color display | ESP32_S3 | 1.91″ |
Die Programmierung des hier verwendeten T-Display aus der Arduino IDE erfolgt unter Verwendung der sehr verbreiteten TFT-eSPI Library von Bodmer. Da auf dem Board ein 1.4″ Display eingesetzt ist, bietet sich die Verwendung des LilyGO T-Display Enclosure an.

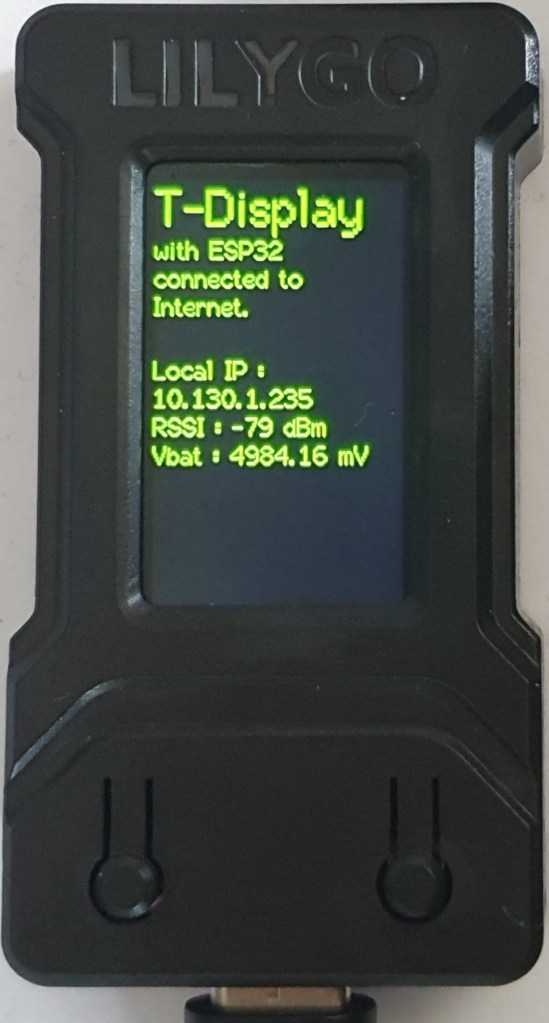

Im Programmbeispiel hier wurde der WiFi-Manager (https://github.com/tzapu/WiFiManager) zur Verbingungsaufnahme mit dem Internet eingesetzt und nach Verbindungsaufnahme werden IP-Adresse, RSSI und die Batteriespannung im Zyklus von je 5 Sekunden ausgegeben. Das Programm weist keine Besonderheiten auf und ist unter https://github.com/ckuehnel/Arduino2023/tree/main/ESP32/T-Display zu finden.
Um ein Gefühl für die Grafikperformance zu erhalten, habe ich Bodmer’s TFT_eSPI library Test implementiert. Im Listing sind die Resultate gezeigt. Die Werte sind ausgezeichnet, was bei der Grösse des Display zu erwarten war.
Bodmer's TFT_eSPI library Test!
Benchmark Time (microseconds)
HaD pushColor 544579
Screen fill 14082
Text 7130
Pixels 119594
Lines 134990
Horiz/Vert Lines 6884
Rectangles (outline) 3400
Rectangles (filled) 63606
Circles (filled) 21229
Circles (outline) 20009
Triangles (outline) 6664
Triangles (filled) 23948
Rounded rects (outline) 8174
Rounded rects (filled) 65172
Done!2023-05-04/CK
